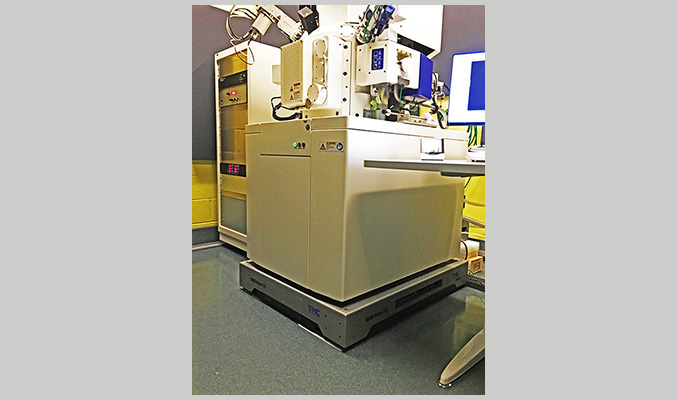

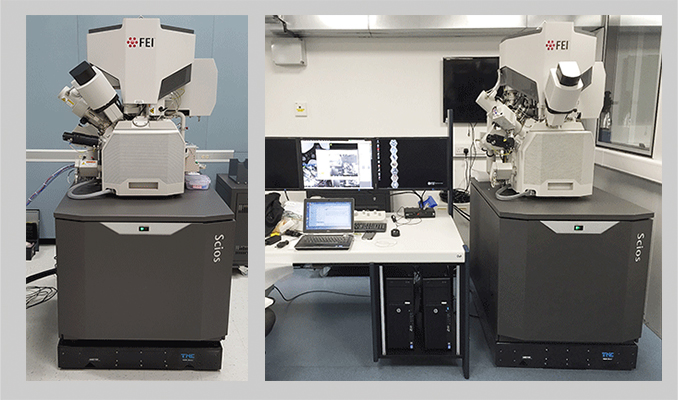

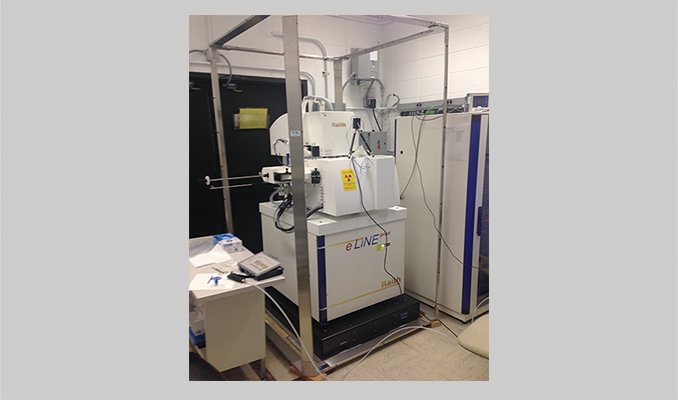

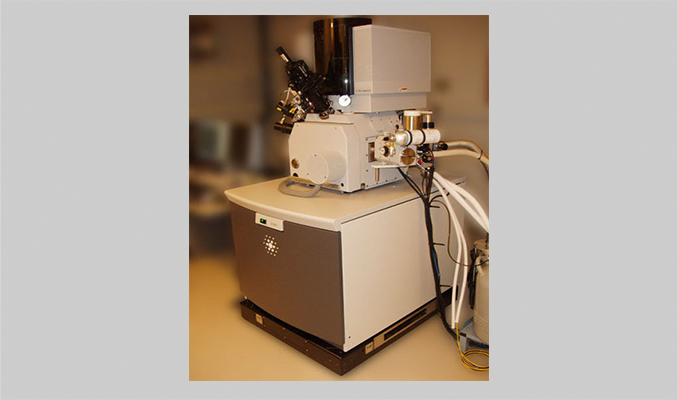

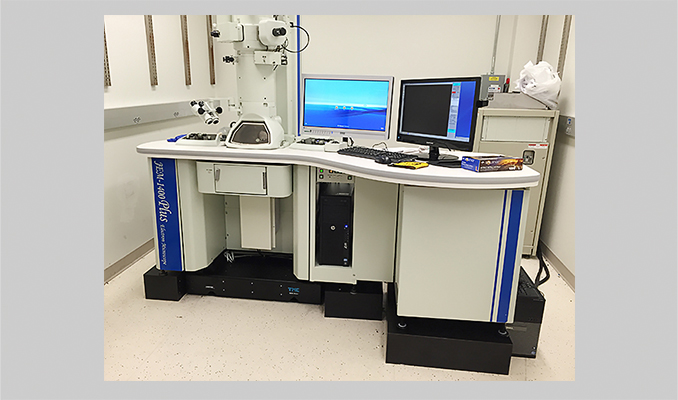

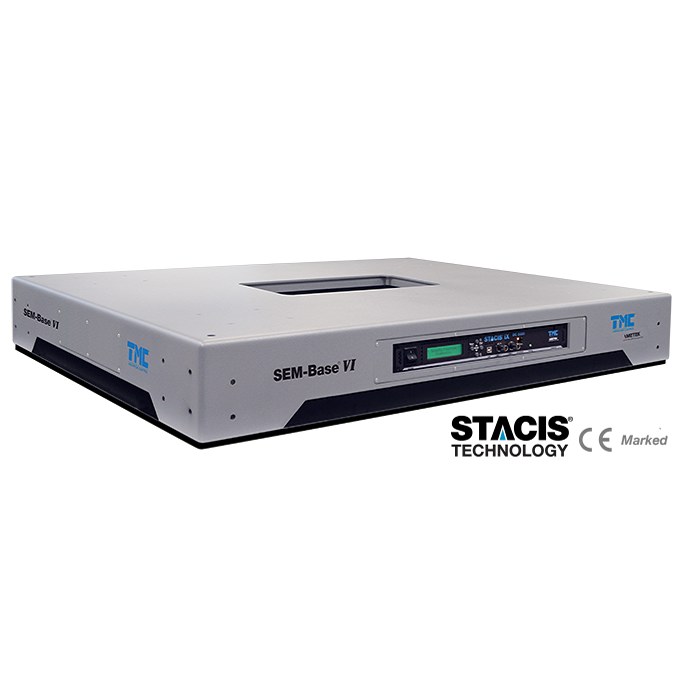

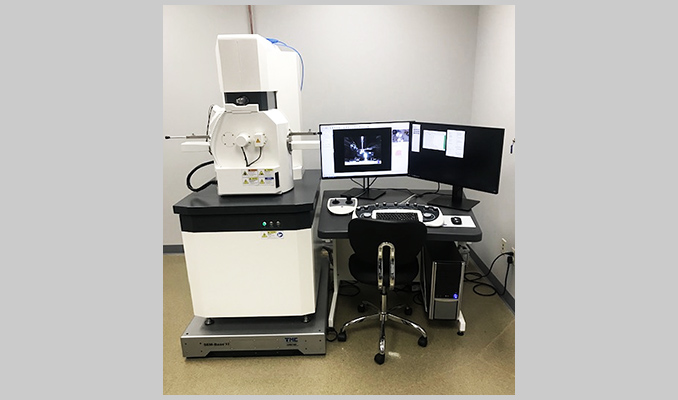

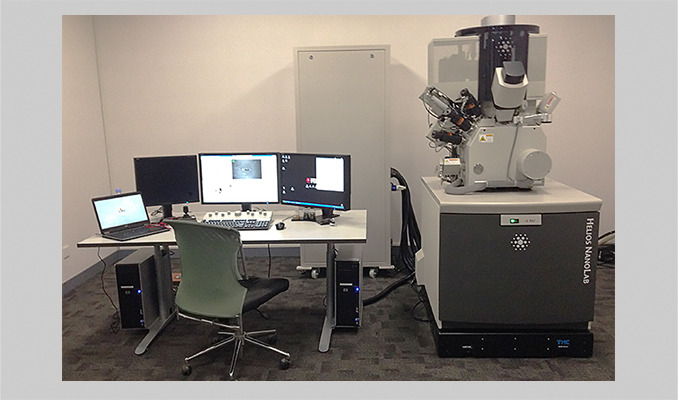

SEM-Base® VI是主動壓電消振產品。SEM-Base VI被設計用于支撐商用掃描電子顯微鏡（SEM）以及許多聚焦離子束（FIB）和小型雙光束儀器。SEM-Base VI具有不錯的隔振性能、控制器和圖形用戶界面（GUI）。
SEM-Base VI采用“串行結構”，其中的振動傳感器測量地面振動，而不是有效載荷振動�？梢宰層行лd荷共振不會限制隔振或造成不穩定。振動傳感器是低頻慣性速度傳感器，結合壓電致動器技術，SEM-Base VI在安靜的地面上也能實現良好的消振水平。
TMC的控制器DC-2020采用了雙核處理器，有簡單易用的圖形界面，可完成系統評估和安全操作。通過以太網連接時，DC-2020將在用戶的瀏覽器中創建SEM-Base GUI，無需安裝其他軟件或應用程序。此外，用戶也可以通過板載菜單驅動的液晶顯示器（LCD）與控制器連接。
硬安裝技術- SEM-Base VI與內部SEM振動控制系統兼容，可以從0.6 Hz開始主動減輕低頻地面振動。
主動慣性振動消除- SEM-Base VI使用高靈敏度、低頻慣性速度傳感器，即使在安靜的地面上也能振動衰減。
采用壓電技術的串行設計- 串行設計和高力壓電技術可實現0.6 Hz至150 Hz的寬主動帶寬和從2 Hz開始減振90％的慣性主動振動消除性能。
|
主動自由度 |
6 |
|
主動帶寬 |
0.6 Hz - 100 Hz |
|
被動固有頻率 |
標稱值為12 Hz |
|
有效的主動共振頻率 |
0.5 Hz |
|

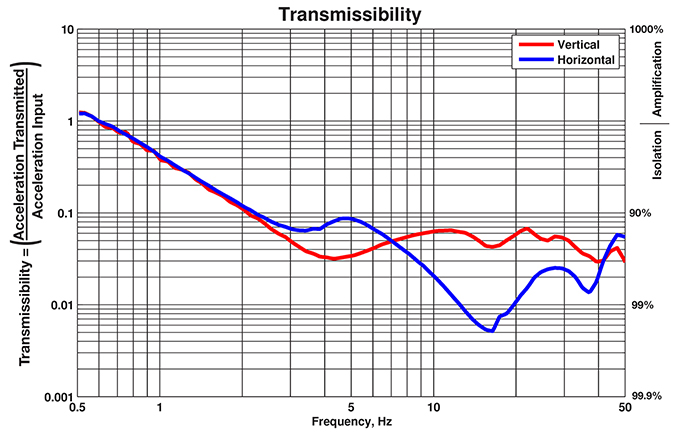

1 Hz時的隔振 |
40% - 70% |
|
2 Hz時的隔振 |
90% |
|
≥3 Hz時的隔振 |
90 - 98% |
|
內部噪音 |
<0.1 nm RMSd> |
|
工作負載范圍 |
標準承重能力：900
- 2,500磅（408 -
1134千克） |
|
磁場發射 |
<0.02 μG broadband RMSd> |
|
環境和安全 |
符合CE和RoHS標準 |
|
主動隔振元件 |
最小承重能力為3300磅（1500千克）的壓電致動器接收來自高壓放大器的信號，其輸出高達800 VDC。垂直執行器支撐隔振的有效載荷 |
|
被動隔振元件 |
單個硬彈性體（無需壓縮空氣源） |
|
振動傳感器元件 |
向下的地震檢波器型慣性傳感器，用于 |
|
主動反饋控制回路 |
在支撐隔振表面的彈簧 |
|
尺寸（寬x深） |
35.25
x 44.25英寸 |
|
高度 |
標稱6.3英寸（160毫米）， |
|
工作溫度 |
50° -
90° F |
|
儲存溫度 |
-40°
- 130° F |
|
濕度 |
80% at 20o C, Max dewpoint: 18o C |
|
系統電源要求 |
100、120、230、240 VAC |
|
地面位移 |
<800 μin. (20 μm) below 10 Hzd> |
|
處理器 |
150/75 MHz雙核 |
|
采樣率 |
10 kHz |
|
模擬輸出 |
16個通道 |
|
模擬輸入 |
16個通道 |
|
狀態燈 |
單個LED |
|
前面板端口 |
1個串行USB 2.0 |
|
用戶界面 |
前面板液晶顯示屏 |
使用VC-C（500μ英寸/秒，12.5μ米/秒RMS）的模擬振動來測試1800磅（818千克）有效載荷
